차체 생산을 위한 핵심 조이닝(Joining) 설비

자동차 차체(BIW, Body in White)를 만드는 과정에서 절대 빠질 수 없는 장비가 바로
조이닝(Joining) 설비입니다.

조이닝 설비란, 지그(Jig)로 고정된 두 개 이상의 부품을 서로 단단히 결합하는 장비를 말합니다.
차체 라인의 궁극적인 목표는 수십 개의 금속 패널을 연결하여 하나의 완성된 차체(Assembly)로 만드는 것이며,
이 과정에서 조이닝 설비가 차지하는 비중은 매우 큽니다.

---

※조이닝 방식은 크게 두 가지

차체 생산에서 사용되는 조이닝 방식은 크게 다음 두 가지로 나눌 수 있습니다.

1. 용접 방식 (Welding)

전기적 열을 이용해 모재를 녹여 직접 접합하는 방식입니다.

• 예: Spot Welding, MIG Welding, Laser Welding 등

2. 기계적 / 화학적 방식 (Mechanical & Chemical Joining)

열을 사용하지 않고 기계적 체결 또는 접착으로 부품을 결합하는 방식입니다.

• 예: Clinching, Riveting, Structural Adhesive

▷ 즉, 조이닝 설비는 개별 부품을 하나의 차체로 완성시키는 과정에서, 차체 강성·안전성·전반적인 품질을 좌우하는 핵심 설비입니니.

---

※대표적인 용접 방식

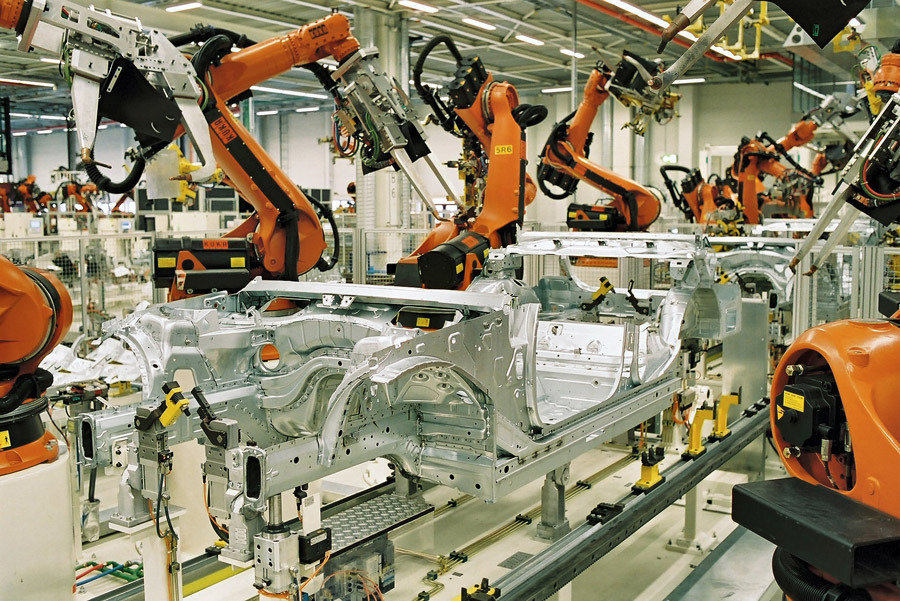

① Spot Welding (스폿 용접)

• 자동차 차체에서 가장 대표적인 용접 방식
• 두 장의 금속 판재를 전극으로 눌러 전류를 흘려 접합

• 차체 한 대당 수천~만여 개 이상의 스폿이 적용됨
• 대량 생산에 최적화된 방식

---

② MIG Welding (MIG 용접)

• 와이어 전극을 용융시키며 보호가스를 사용하는 아크 용접
• 두꺼운 판재나 강도가 필요한 부위에 주로 사용
• 철뿐 아니라 알루미늄 용접에도 활용 가능

---

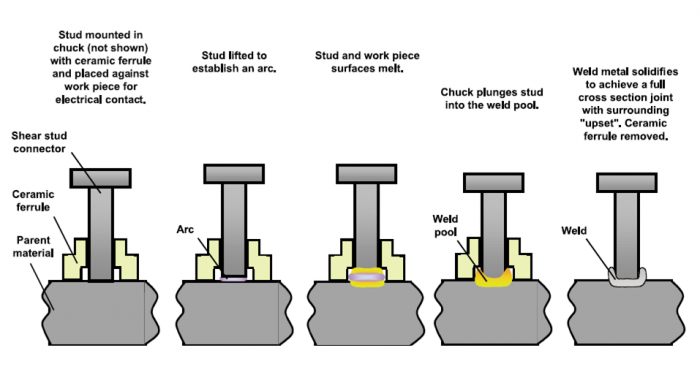

③ Stud Welding (스터드 용접)

• 볼트나 너트 같은 스터드(Stud)를 금속 표면에 직접 용접
• 배터리 브라켓, 배선 고정 클립 등 부가 부품 부착에 활용
• 차체 외장보다는 부품 체결용으로 많이 사용됨

---

④ Projection Welding (프로젝션 용접)

• 부품 표면에 미리 돌출부(Projection)를 형성
• 전류와 압력을 특정 지점에 집중시켜 용접
• 너트 용접, 특정 체결 부위에 적합

---

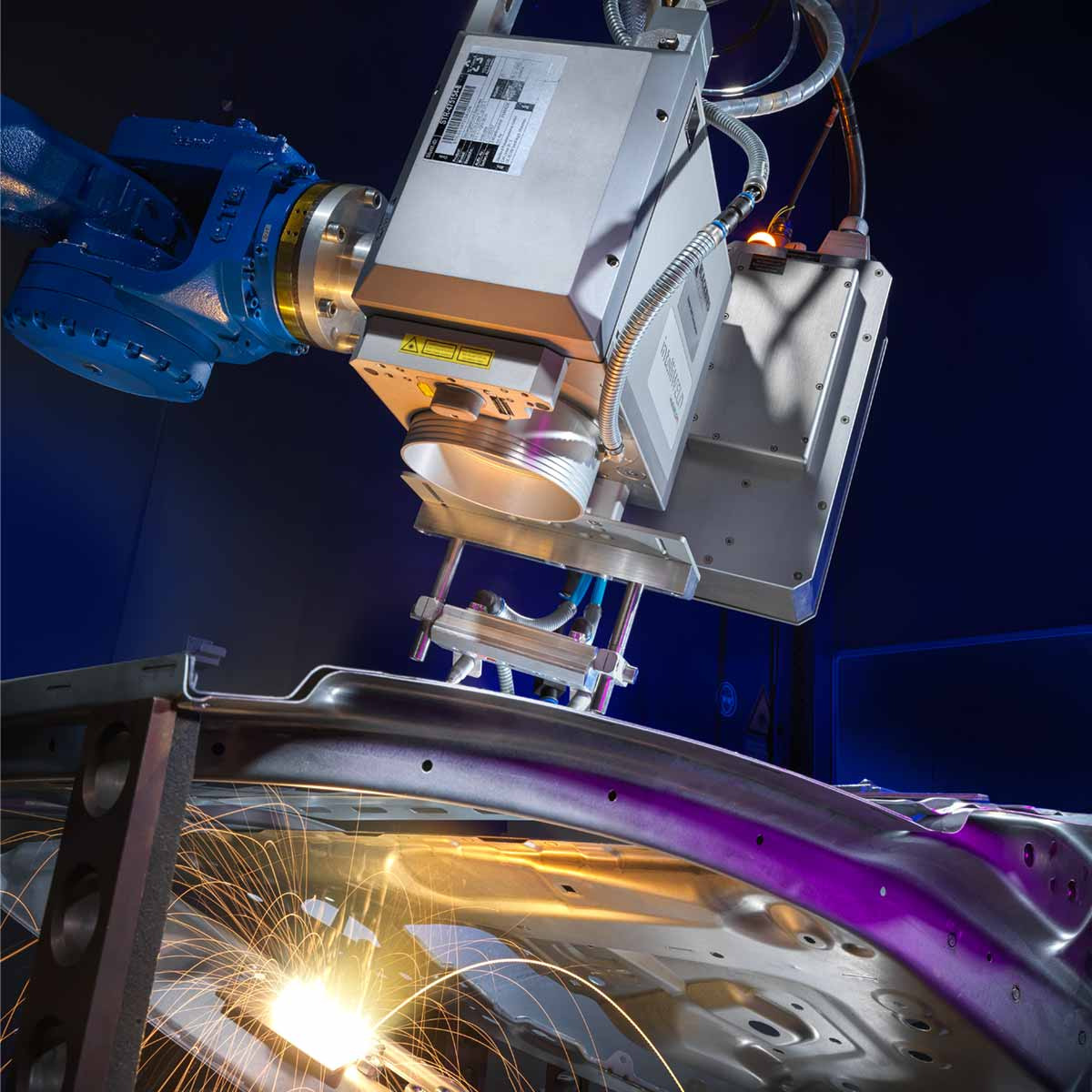

⑤ Laser Welding (레이저 용접)

• 고출력 레이저 빔으로 금속을 용융해 접합하는 최신 용접 방식
• 정밀도가 높고 알루미늄 같은 이종 소재 접합 가능
• 용접 자국이 거의 없어 외관 품질과 강도 모두 우수

---

※기계적 / 화학적 조이닝 방식

① Clinching (클린칭)

• 펀치와 다이로 금속 판재를 눌러 형상 변형으로 맞물리게 하는 방식
• 열이 필요 없어 알루미늄 차체 접합에 많이 활용
• 열 변형이 없어 소재 특성 유지에 유리

---

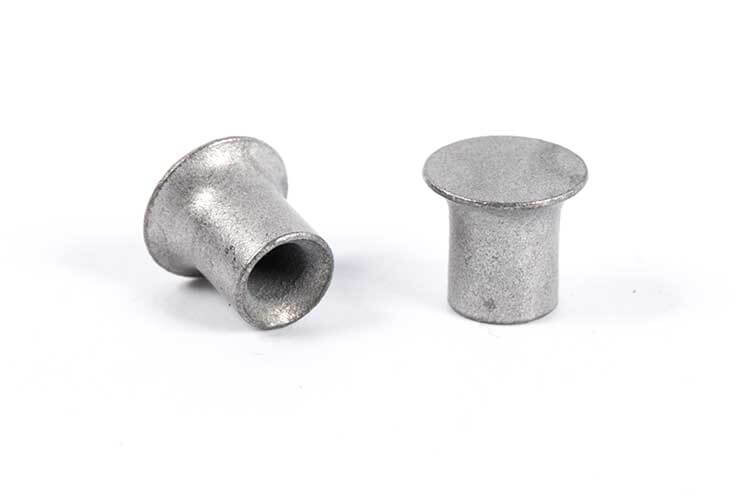

② Riveting (리벳팅)

• 금속 핀(리벳)을 관통시켜 부품을 고정하는 방식

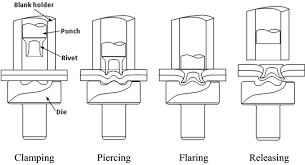

• 최근에는 셀프 피어싱 리벳(SPR)이 알루미늄 차체에 널리 사용

• 고강도 이종 소재 접합에 효과적

---

③ FDS (Flow Drill Screw) 방식





• 고속 회전하는 나사가 마찰열로 소재를 녹이듯 뚫고, 그 자리에서 나사산을 성형하며 체결
• 이종 소재 접합에 매우 유리

---



④ Structural Adhesive Bonding (구조용 접착제)

• 특수 접착제를 도포 후 경화시켜 접합
• 단독 사용보다는 스폿 용접·리벳과 병행하는 Hybrid Joining이 일반적 장점
• 차체 강성 보강
• 진동·소음(NVH) 성능 개선



---

✨마무리

차체 생산에서 조이닝 설비는 부품을 단순히 이어 붙이는 역할을 넘어,
차량의 안전성은 물론 차체 강성과 전반적인 품질을 결정하는 핵심 요소입니다.

차량 경량화와 전동화가 가속화될수록
용접 + 기계적 접합 방식이 복합적으로 적용되는 추세이며,
조이닝 기술의 중요성은 앞으로도 더욱 커질 것입니다.
